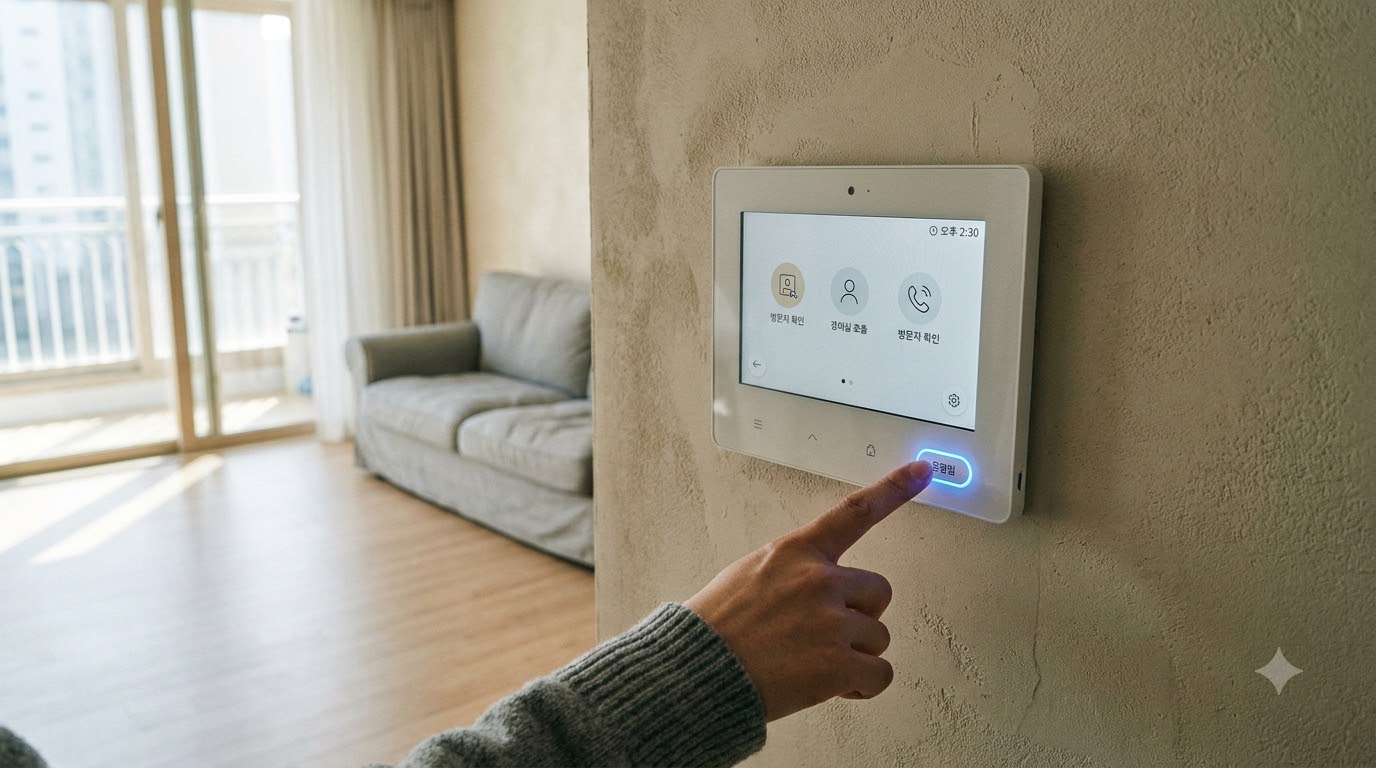

거실에서 한창 TV를 보거나 설거지를 하고 있을 때 손님이 오거나 택배 기사님이 벨을 누르면, 인터폰을 받아 "네~" 하고 인사를 나눈 뒤 다시 현관문까지 달려가서 직접 문을 열어주어야 했던 경험 다들 있으실 겁니다. 1층 공동현관문은 거실 월패드로 쉽게 열어주는데, 막상 우리 집 현관문은 직접 걸어가서 열어야 하니 여간 불편한 게 아닙니다.
이 편리한 기능을 출장 기사님을 불러 설치하자니 부속값에 출장비까지 더해져 수만 원에서 10만 원 가까운 지출이 발생해 선뜻 손이 가지 않습니다. 하지만 도어락과 월패드의 기본 원리만 알면 송·수신 모듈 2개만 구매해 잭만 쏙 꽂는 것으로 10분 만에 깔끔하게 셀프 연동을 끝낼 수 있습니다.
이번 글에서는 무턱대고 부속부터 샀다가 실패하지 않도록 우리 집 설치 가능 조건 체크부터, 월패드 탈거 및 도어락 무선 수신기 등록까지 초보자도 쉽게 따라 할 수 있는 DIY 가이드를 정리해 드립니다.
호환성 및 설치 가능 조건 체크
가장 먼저 확인해야 할 핵심은 "우리 집 월패드와 도어락이 무선 연동을 지원하는 구조인가?"입니다. 아파트 1층 공동현관문이 월패드로 열린다고 해서 우리 집 현관문까지 당연히 열리는 것은 아닙니다. 1층 로비폰은 유선 랜선 배선으로 연결되어 있지만, 세대 현관 도어락은 건전지로 작동하는 무선 신호 방식이기 때문입니다.
📌 우리 집 설치 가능 조건 3가지
- 1층 로비폰 문열림 가능 유무: 1층 공동현관을 거실 월패드로 열어주는 아파트 환경이라면 기본적으로 월패드 내부에 연동 단자(DOOR/OPEN)가 갖춰져 있을 확률이 매우 높습니다.
- 도어락 무선 모듈 슬롯 존재 유무 (가장 중요): 현관 도어락의 건전지 커버를 열었을 때, 무선모듈 또는 연동팩이라고 적힌 네모난 빈 칩 슬롯이 존재하는지 확인해야 합니다. 저가형이나 구형 모델은 이 슬롯이 없어 연동이 불가능합니다.
- 월패드 연동 가능 여부: 월패드 전면 화면이나 물리 버튼에 '문열림' 또는 열쇠 모양 아이콘이 명확히 표시되어 있어야 합니다.
💡 [특이사항] 구형 월패드라 연동 단자가 없다면?
만약 월패드가 너무 옛날 아날로그 모델이라 내부 연동 단자가 아예 없다면, 월패드를 수십만 원 들여 전체 교체할 필요가 전혀 없습니다. 도어락 제조사의 '건전지식 무선 리모컨(발신기)'을 따로 구매하여 월패드 바로 옆 벽면에 거치대로 붙여두면 됩니다. 인터폰으로 얼굴을 확인하고 바로 옆 리모컨 버튼을 누르면 되므로 실사용 만족도는 100% 동일합니다.
🛒 실패 없는 연동 부속 구매 팁
조건이 확인되었다면 도어락용 수신기(RX 모듈)와 월패드용 발신기(TX 모듈/연동기) 세트를 구매합니다. 저도 처음에 도어락이랑 월패드 브랜드가 달라서 "이게 과연 연동이 될까?" 엄청 고민했었습니다. 결론부터 말씀드리면 브랜드가 달라도 아무 상관없습니다! 핵심은 현관 도어락 브랜드 기준에 맞는 수신기(RX)와 발신기(TX) 세트를 사야 한다는 점입니다. 월패드 쪽은 연동선 잭만 맞춰서 꽂아주면 신호만 쏘아주는 역할이라 도어락 브랜드용 모듈 세트만 제대로 구하시면 됩니다.
| 구분 | 주요 브랜드 | 구매해야 할 연동 부속 |
| 도어락 측 | 삼성, 게이트맨, 직방, 솔리티 등 | 해당 도어락 브랜드 전용 수신기(RX 모듈) |
| 월패드 측 | 코맥스, 코콤, 현대통신, 경동 등 | 해당 월패드 연결 케이블(4핀 등) 포함 발신기(TX 모듈) |
탈거 및 연동 모듈 연결(월패드)
설치 조건을 확인하고 연동 부속을 준비했다면 이제 본격적인 작업에 들어갑니다. 전기를 다루는 작업처럼 보이지만, 월패드 뒤에서 나오는 신호선은 저전압 직류선이므로 감전 위험 없이 안전하게 작업할 수 있습니다.
🛠️ 월패드 탈거 및 모듈 결합 단계
- 월패드 안전 탈거: 월패드 하단이나 측면에 숨겨진 작은 고정 나사 1~2개를 십자드라이버로 풀고, 월패드 본체를 위쪽으로 살짝 들어 올리면서 앞쪽으로 당기면 벽면 브라켓에서 깔끔하게 분리됩니다. 이때 내부 랜선이나 전원선 잭이 무리하게 당겨져 빠지지 않도록 한 손으로 월패드를 조심스럽게 받쳐주는 것이 포인트입니다.
- 연동 단자(DOOR/OPEN) 찾기: 월패드 뒷면에 복잡하게 얽힌 선들이 보이지만 당황할 필요 없습니다. 뒷면에 붙은 배선도 스티커를 찾아 DOOR, OPEN, SUB_DOOR, 또는 12V/GND라고 적힌 핀 단자를 찾습니다.
- 발신기(TX 모듈) 커넥터 결합: 구매한 연동 모듈의 4핀(또는 2핀) 커넥터를 해당 단자에 '찰칵' 소리가 나도록 깊숙이 꽂아줍니다. 전원선과 신호선이 일체형으로 나온 전용 케이블을 사용하면 선을 자르거나 이을 필요 없이 잭만 꽂으면 바로 연결됩니다.
- 모듈 안착 및 월패드 재결합: 발신기 모듈을 월패드 안쪽 빈 공간에 동봉된 양면테이프로 단단히 붙여 고정한 뒤, 선이 씹히지 않도록 정리하면서 월패드를 다시 벽면 브라켓에 걸고 하단 나사를 조여 마감합니다. 벽면에 다시 걸 때 기존 커넥터들이 헐겁게 빠지지 않았는지 꾹 눌러 재확인 후 조립해 주세요.
💬 실전 작업 팁
작업에 들어가기 전에 월패드 뒤 커넥터들의 원래 위치를 휴대폰 카메라 스냅샷으로 꼭 찍어두세요! 혹시나 다른 선이 실수로 건드려져 빠지더라도 당황하지 않고 원상복구할 수 있어 훨씬 마음이 편합니다.
수신기 등록 및 무선 연동 테스트(도어락)
월패드 쪽에 발신기(TX)를 설치했다면, 이제 현관 도어락에 수신기(RX)를 꽂고 두 장치가 서로 통신할 수 있도록 주파수를 등록해 줄 차례입니다.
📶 수신기 결합 및 무선 주파수 등록
- 도어락 수신기(RX) 칩 결합: 현관문 안쪽 도어락의 건전지 커버를 엽니다. 건전지를 1~2개 잠시 빼둔 상태에서 무선 모듈 전용 슬롯의 핀 방향에 맞춰 수신기 칩을 끝까지 단단히 꽂아 넣은 뒤 건전지를 다시 끼웁니다.
- 주파수 무선 등록 (핵심):
- 도어락의 '등록(REG)' 버튼을 삐- 소리가 나도록 짧게 누릅니다.
- 현관 도어락 바깥쪽 패드에서 비밀번호를 누르고 * 버튼을 누릅니다.
- 곧바로 거실로 달려가 월패드의 '문열림' 버튼(또는 연동 모듈의 송신 버튼)을 누릅니다.
- 도어락에서 "삐빅-" 소리가 나면 주파수 등록 완료입니다. (※ 브랜드마다 등록 순서가 다를 수 있으므로 모듈 설명서를 참고하세요.)
- 최종 작동 검증: 현관문을 열어둔 상태에서 도어락 잠금 쇠(데드볼트)를 손으로 눌러 잠금 상태로 만듭니다. 거실 월패드로 돌아와 '문열림' 버튼을 눌렀을 때, 현관 도어락에서 "부르릉~" 소리와 함께 잠금장치가 무선으로 찰칵 해제되는지 확인하면 모든 설치가 성공적으로 완료됩니다.
💬 초보자를 위한 실전 경험담 & 주의사항
혼자서 작업할 때 가장 난관이었던 게 바로 '주파수 등록 시간'이었습니다. 도어락 등록 버튼을 누르고 월패드까지 뛰어가는 대기 시간이 생각보다 짧습니다(약 5~10초). 혼자서 우당탕탕 뛰어다니기보다 가능하다면 2인 1조로 한 명은 현관, 한 명은 거실 월패드 앞에 서서 호흡을 맞춰 진행하시는 것을 강력히 추천합니다.
그리고 제일 중요한 점! 테스트할 때 문을 닫아두고 하지 마시고 반드시 현관문을 열어둔 상태에서 수동으로 잠금 쇠를 잠그고 테스트하세요. 혹시라도 등록이 안 된 상태에서 문이 쾅 닫히면 밖에서 갇히는 끔찍한 불상사가 생길 수 있습니다!
💡 자주 묻는 질문 FAQ
- Q. 월패드에서 문열림 버튼을 눌러도 반응이 없고 '삐- 삐-' 소리만 나요!
- A. 주파수 등록이 정상적으로 완료되지 않았거나, 도어락 안쪽에 꽂은 수신기(RX) 칩의 핀이 끝까지 제대로 결착되지 않았을 때 발생하는 현상입니다. 도어락 건전지를 뺐다가 수신기 칩을 꾹 눌러 재결착한 뒤, 주파수 등록 과정을 처음부터 차근차근 다시 진행해 보세요.
- Q. 월패드 뒤 배선이 너무 복잡해서 어떤 단자에 꽂아야 할지 도무지 모르겠어요.
- A. 월패드 제조업체(코맥스, 코콤 등)마다 단자 모양이 조금씩 다를 수 있습니다. 월패드 뒷면 배선도 스티커에서 DOOR 또는 OPEN 표시를 확인하시고, 규격이 맞지 않는다면 시중에서 파는 '월패드 전용 4핀-2핀 변환 커넥터'나 '범용 연동 케이블'을 활용하시면 개조 없이 바로 연결할 수 있습니다.
복잡한 전선 작업처럼 보여서 선뜻 도전하기 겁났던 분들도, 막상 월패드 커버를 열고 잭만 쏙 꽂아보면 "이렇게 쉬운 걸 왜 진작 안 했을까?" 하는 생각이 절로 드실 겁니다.
'내 집 환경에 맞는 모듈 찾기', '월패드 뒤 잭 꽂기', '2인 1조로 안전하게 주파수 등록하기' 딱 3가지만 기억하시면 초보자도 실패 없이 100% 성공할 수 있습니다. 오늘 소개해 드린 팁을 참고하여 이번 주말 10분만 투자해서 집 안의 생활 만족도를 한 단계 훌륭하게 올려보시길 바랍니다!
